RAWA

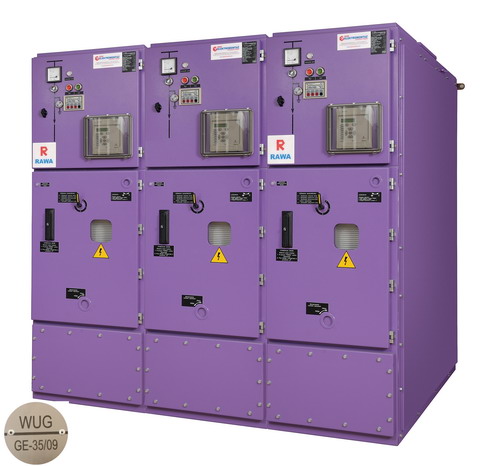

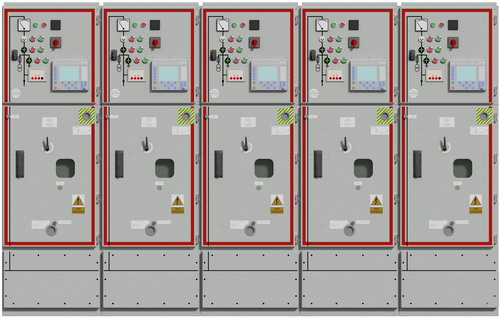

Rozdzielnice RAWA w izolacji powietrznej, nie zawierające gazu SF6 przeznaczone są do przyjęcia i rozdziału energii elektrycznej trójfazowego prądu przemiennego przy znamionowym napięciu do 12kV i częstotliwości 50Hz w kopalnianych sieciach elektroenergetycznych.
Zalety rozdzielnic RAWA:
- Sprawdzone, nowoczesne rozwiązania konstrukcyjne,
- Małe gabaryty,
- Łukochronność,
- Możliwość konfigurowania różnorodnych układów pół rozdzielczych,
- Wysokie bezpieczeństwo obsługi,
- Duża niezawodność pracy,
- Wysoka odporność na korozję,
- Łatwa obsługa i konserwacja,
- Łatwe podłączenia kabli.
Mogą pracować jako:
- rozdzielnice dołowe, główne,
- rozdzielnice dołowe, oddziałowe.
Rozdzielnice RAWA posiadają dopuszczenie Wyższego Urzędu Górniczego do stosowania w podziemnych zakładach górniczych w wyrobiskach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
Zastosowanie i cechy systemu
Rozdzielnice RAWA mogą być stosowane w podziemnych zakładach górniczych w wyrobiskach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
RAWA to rozdzielnice:
- Górnicze
- Wnętrzowe
- Przedziałowe
- Dwuczłonowe
- Wolnostojące
- W osłonie metalowej
- Z metalowymi przegrodami
- Z wewnętrzną dekompresją gazów łukowych
- Z izolacją powietrzną
- Z pojedynczym systemem szyn zbiorczych
- O stopniu ochrony IP 54
- Łukochronne
- Bezpieczne dla obsługi
- Nowoczesne
- Wyposażone w nowoczesną aparaturę łączeniową
- Posiadające dopuszczenie do stosowania w podziemiach kopalń wydane przez Wyższy Urząd Górniczy
Cechy systemu:
- Poszczególne pola wyposażone są w nowoczesną aparaturę łączeniową, pomiarową i sterowniczą
- Wyposażenie pojedynczego pola rozdzielnicy uzależnione jest od funkcji jaką ono pełni w całej rozdzielnicy
- Różnorodność pól daje możliwości zaprojektowania dowolnego układu pół rozdzielczych
- Poszczególne pola posiadają konstrukcję przedziałową z przegrodami metalowymi
- Konstrukcja wykonana jest z blach stalowych pokrytych powłokami cynkowymi lub aluminiowo-cynkowymi
- Drzwi, osłony zewnętrzne pokryte są lakierem proszkowym w kolorze dostosowanym do wymagań Klienta
- Konstrukcja pól jest odpowiednio wzmocniona dla zapewnienia dużej wytrzymałości na działanie wewnętrznego łuku elektrycznego.
Dane techniczne i certyfikaty
Dane techniczne rozdzielnic RAWA
| RAWA | RAWA PRO | ||
| Napięcie znamionowe | kV | 12 | 12 |
| Napięcie probiercze udarowe piorunowe (1,2/50µ) | kV | 75/85 | 75/85 |
| Napięcie probiercze o częstotliwości sieciowej | kV | 28/32 | 28/32 |
| Częstotliwość znamionowa | Hz | 50 | 50 |
| Prąd znamionowy ciągły szyn zbiorczych | A | do 1600 | do 1250 |
| Prąd znamionowy krótkotrwały wytrzymywany (3s) | kA | do 31,5/3s | do 25/3s |
| Prąd znamionowy szczytowy wytrzymywany | kA | do 80 | do 63 |
| Odporność na skutki łuku elektrycznego wewnętrznego | kA | 25/1s | 25/1s |
| Stopień ochrony | IP 54 | IP 54 | |
| Klasa odporności na łuk wewnętrzny | AFLR | AFLR | |
| Klasa rodzaju przegród | PM | PM | |
| Klasa dostępności do przedziałów | LSC2B | LSC2B | |
| Układ szyn zbiorczych | pojedynczy | pojedynczy | |
| Masa pojedynczego pola rozdzielnicy | kg | 350 - 900 | 350 - 850 |
| Gabaryty konstrukcji pola (szerokość) | mm | 600 - 750 | 600 |
| Gabaryty konstrukcji pola (głębokość) | mm | 1370 | 1300 |
| Gabaryty konstrukcji pola (wysokość) | mm | 1950 | 1800 |
Certyfikaty
- Rozdzielnica RAWA/RAWA PRO posiada certyfikat zgodności z normami wydany przez jednostkę certyfikującą pod nadzorem Polskiego Centrum Akredytacji (PCA).
- RAWA/RAWA PRO posiada dopuszczenie do stosowania w podziemiach kopalń wydane przez Wyższy Urząd Górniczy (WUG).
