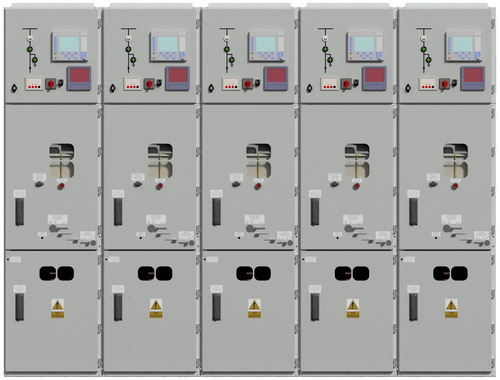

Rozdzielnice przedziałowe ODRA przeznaczone są do pracy w sieciach rozdzielczych energii elektrycznej prądu przemiennego o częstotliwości 50 Hz i napięciach znamionowych do 36 (40,5) kV.

Mogą być wykonane jako wolnostojące lub przyścienne. Rozdzielnice typu ODRA z zainstalowaną aparaturą są przystosowane do pracy w warunkach normalnych wg normy PN-EN 62271-200.

System przedziałowych rozdzielnic średniego napięcia ODRA został nagrodzony srebrnym medalem Polskich Sieci Energetycznych na targch Energetab w Bielsku-Białej.

Zalety systemu przedziałowych rozdzielnic ODRA to:

  • wysokie bezpieczeństwo obsługi uzyskane przez:
    • blokady mechaniczne i elektromechaniczne, które zapobiegają omyłkom łączeniowym podczas obsługi rozdzielnicy
    • blokada przestawiania członu ruchomego przy zamkniętych drzwiach
    • sygnalizacja obecności napięcia w obwodzie głównym
    • rozwiązania konstrukcyjne chroniące przed skutkami łuku wewnętrznego
  • małe gabaryty,
  • wysoka odporność na korozję,
  • stosowanie nowoczesnych i niezawodnych aparatów
  • łatwa obsługa i konserwacja przy ustawieniu przyściennym i wolnostojącym

Rozdzielnice ODRA zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikaty zgodności z normami potwierdzające ich parametry znamionowe oraz dopuszczające je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.

Rozdzielnice ODRA można instalować m.in.:

  • w głównych punktach zasilających,
  • w transformatorowych stacjach kontenerowych,
  • jako rozdzielnice potrzeb własnych.

Rozdzielnice średniego napięcia typu ODRA to rozdzielnica:

  • wnętrzowa,
  • dwuczłonowa,
  • przedziałowa,
  • w osłonie metalowej,
  • z izolacją powietrzną,
  • z metalowymi przegrodami,
  • z pojedynczym systemem szyn zbiorczych,
  • wyposażona w nowoczesną aparaturę łączeniową.

Dane techniczne rozdzielnic ODRA

Napięcie znamionowekV1217,52436 (40,5*)
Napięcie probiercze udarowe piorunowe (1,2/50μs)kV75/8595/110125/145170/190*
Napięcie probiercze o częstotliwości sieciowejkV28/32
42/48*
38/4550/6070/95*
Częstotliwość znamionowaHz50
Prąd znamionowy ciągłyAdo
3150
do
2500
do
2000
do
1250
Prąd znamionowy krótkotrwały wytrzymywanykAdo
31,5/3s
do
25/3s
Prąd znamionowy szczytowy wytrzymywanykAdo 80do 63
Odporność na skutki łuku elektrycznego wewnętrznegokA31,5/1s25/1s
Stopień ochronyIP 41 / IP 4X
Klasa odporności na łuk wewnętrznyAFLR
Klasa rodzaju przegródPM
Klasa dostępności do przedziałówLSC2B
Masa pojedynczego pola rozdzielnicykg550-1200900-1600
Układ szyn zbiorczychpojedynczy
Gabaryty konstrukcji pola (szerokość)**mm600 - 1200
Gabaryty konstrukcji pola (głębokość)**mm1250 - 2500
Gabaryty konstrukcji pola (wysokość)**mm2150 - 2500

* - wymagana według ГOCT

** - bez zewnętrznych osłon, pokryw, drzwi

Warunki środowiskowe pracy

Rozdzielnice ODRA z zainstalowaną aparaturą przystosowane są do pracy w warunkach normalnych, w pomieszczeniach o następujących warunkach środowiskowych:

Wysokość zainstalowania nad poziomem morzado 1000 m
Temperatura otoczenia:szczytowa krótkotrwała+40°C
najwyższa średnia w ciągu doby+35°C
najwyższa średnia roczna+20°C
najniższa długotrwała-5°C
Wilgotność względna powietrza przy temperaturze +40°C:w czasie rozruchumax. 80%
w czasie postoju lub eksploatacjimax. 95%

Certyfikaty

Rozdzielnice ODRA zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikaty zgodności z normami potwierdzające ich parametry znamionowe oraz dopuszczające je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.

Najnowsza karta katalogowa o systemie rozdzielnic ODRA

Pobierz kartę katalogową
