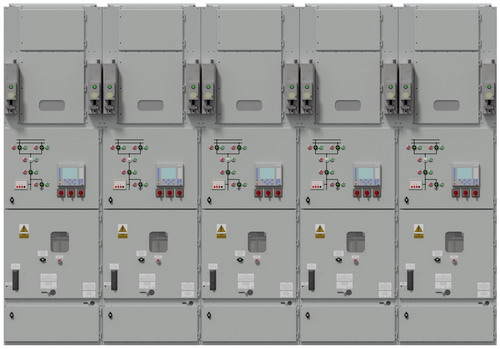

BRDA
Dwusystemowe rozdzielnice BRDA przeznaczone są do przyjęcia i rozdziału energii elektrycznej trójfazowego prądu przemiennego przy znamionowym napięciu do 17,5 kV i częstotliwości 50 Hz w sieciach rozdzielczych energetyki przemysłowej i zawodowej. Rozdzielnice w izolacji powietrznej, nie zawierające gazu SF6.
Dzięki zastosowanym rozwiązaniom rozdzielnice BRDA stosowane są w obiektach wymagających bardzo dużej niezawodności zasilania oraz elastyczności przełączania między różnymi źródłami zasilania, na przykład w przemyśle oraz energetyce zawodowej.
System rozdzielnic dwusystemowych średniego napięcia typu BRDA został wielokrotnie nagrodzony i wyróżniony m.in.:
- Złotym medalem Targów Poznańskich w czasie targów Expopower.
- Godłem Promocyjnym TERAZ POLSKA.
- Medalem Prezesa Stowarzyszenia Elektryków Polskich (SEP) podczas Expopower, który stanowi "szczególne wyróżnienie produktu z obszaru elektryki będącego dziełem polskich inżynierów i techników".
Zalety systemu dwusystemowych przedziałowych rozdzielnic BRDA to:
- nowoczesne rozwiązania konstrukcyjne
- wysoka odporność na działanie łuku elektrycznego
- łukochronność
- możliwość konfigurowania różnorodnych układów pół rozdzielczych
- wysokie bezpieczeństwo obsługi
- duża niezawodność pracy
- wysoka odporność na korozję
- łatwa obsługa i konserwacja
Zastosowanie i cechy systemu
System rozdzielnic dwusystemowych średniego napięcia BRDA przeznaczony jest do przyjęcia i rozdziału energii elektrycznej trójfazowego prądu przemiennego przy znamionowym napięciu do 17,5kV i częstotliwości 50Hz w sieciach rozdzielczych energetyki przemysłowej i zawodowej.
Rozdzielnice BRDA znajdują zastosowanie m.in. w:
- Elektrowniach
- Zakładach energetycznych
- Zakładach przemysłowych
Dzięki dwusystemowości zasilania rozdzielnica BRDA może być stosowana w warunkach, gdzie niezawodność oraz elastyczność przełączania między różnymi źródłami zasilania stanowi o bezpieczeństwie utrzymaniu procesu produkcji (obiekty przemysłowe, energetyka).
Rozdzielnice BRDA zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikat zgodności z normami potwierdzający ich parametry znamionowe oraz dopuszczający je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.
BRDA to rozdzielnice:
- z podwójnym systemem szyn zbiorczych
- przedziałowe
- w osłonie metalowej
- z metalowymi przegrodami
- dwuczłonowe
- wolnostojące
- wnętrzowe
- z izolacją powietrzną
- wyposażone w nowoczesną aparaturę łączeniową
Dane techniczne i certyfikaty
Dane techniczne rozdzielnic BRDA
| Napięcie znamionowe | kV | 12 | 17,5 | |
|---|---|---|---|---|
| Napięcie probiercze udarowe piorunowe (1,2/50μs) | kV | 75/85 | 95/110 | |
| Napięcie probiercze o częstotliwości sieciowej | kV | 28/32 42/48* | 38/45 | |
| Częstotliwość znamionowa | Hz | 50 | ||
| Prąd znamionowy ciągły szyn zbiorczych | A | do 2500 | do 4000 | do 1250 |
| Prąd znamionowy krótkotrwały wytrzymywany | kA | 31,5/3s | 72/1s | 25/3s |
| Prąd znamionowy szczytowy wytrzymywany | kA | 80 | 180 | 63 |
| Odporność na skutki łuku elektrycznego wewnętrznego | kA | 31,5/1s | 72/1s | 25/1s |
| Stopień ochrony | IP 4X | IP 4X | IP 4X | |
| Klasa odporności na łuk wewnętrzny | AFLR | |||
| Klasa rodzaju przegród | PM | |||
| Klasa dostępności do przedziałów | LSC2B | |||
| Układ szyn zbiorczych | podwójny | |||
| Masa pojedynczego pola rozdzielnicy | kg | 950 - 3500 | ||
| Gabaryty konstrukcji pola (szerokość)** | mm | 600 - 1200 | ||
| Gabaryty konstrukcji pola (głębokość)** | mm | 1725 - 2350 | ||
| Gabaryty konstrukcji pola (wysokość)** | mm | 2750 - 3500 | ||
* - wymagana według ГOCT
** - bez zewnętrznych osłon, pokryw, drzwi
Rozdzielnice BRDA z zainstalowaną aparaturą przystosowane są do pracy w warunkach normalnych, w pomieszczeniach o następujących warunkach środowiskowych:
| Wysokość zainstalowania nad poziomem morza | do 1000 m | |
|---|---|---|
| Temperatura otoczenia: | szczytowa krótkotrwała | +40°C |
| najwyższa średnia w ciągu doby | +35°C | |
| najwyższa średnia roczna | +20°C | |
| najniższa długotrwała | -5°C | |
| Wilgotność względna powietrza przy temperaturze +40°C: | w czasie rozruchu | max. 80% |
| w czasie postoju lub eksploatacji | max. 95% | |
Certyfikaty
Rozdzielnice BRDA zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikat zgodności z normami potwierdzający ich parametry znamionowe oraz dopuszczający je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.
Materiały do pobrania
Najnowsza karta katalogowa o systemie rozdzielnic BRDA
