NAREW

NAREW

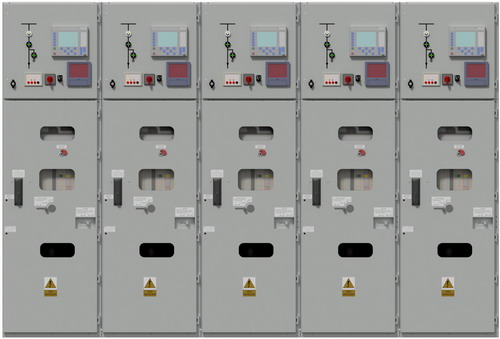

Bezprzedziałowe rozdzielnice NAREW przeznaczone są do przyjęcia i rozdziału energii elektrycznej trójfazowego prądu przemiennego przy znamionowym napięciu do 17,5 kV i częstotliwości 50 Hz w sieciach rozdzielczych energetyki przemysłowej i zawodowej.

Dzięki bardzo małym gabarytom rozdzielnice NAREW mogą być instalowane w obiektach energetycznych nowych jak i modernizowanych, w których jest niewiele miejsca do zamontowania dużej ilości pól lub rozbudowy istniejącej już rozdzielnicy.

System bezprzedziałowych rozdzielnic średniego napięcia NAREW został nagrodzony srebrnym medalem Polskich Sieci Energetycznych na targch Energetab w Bielsku-Białej.

Zalety systemu bezprzedziałowych rozdzielnic NAREW to:

  • wysokie bezpieczeństwo obsługi uzyskane przez:
    • system blokad mechanicznych i elektrycznych, które zapobiegają omyłkom łączeniowym podczas obsługi rozdzielnicy
    • wykonywanie wszystkich czynności łączeniowych przy zamkniętych drzwiach
    • sygnalizację obecności napięcia w obwodzie głównym
    • rozwiązania konstrukcyjne chroniące przed skutkami łuku wewnętrznego
    • zastosowanie płyty izolacyjnej w wykonaniu jednoczłonowym
  • małe gabaryty,
  • prosta obsługa i konserwacja dzięki Łatwemu dostępowi do aparatów i przyłączy kablowych
  • zastosowanie nowoczesnych aparatów gwarantujących niezawodność pracy rozdzielnicy
  • możliwość konfigurowania różnorodnych układów rozdzielnic dzięki możliwości zestawiania pól jedno- i dwuczłonowych
  • wysoka odporność na korozję

Bezprzedziałowe rozdzielnice średniego napięcia NAREW przeznaczone są do pracy w sieciach rozdzielczych energii elektrycznej prądu przemiennego o częstotliwości 50 Hz i napięciach znamionowych do 17,5kV.

Rozdzielnice NAREW zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikaty potwierdzające ich parametry znamionowe oraz dopuszczające je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.

Rozdzielnice NAREW można instalować m.in.:

  • w głównych punktach zasilających
  • w transformatorowych stacjach kontenerowych
  • jako rozdzielnice potrzeb własnych.

NAREW to rozdzielnice:

  • zestawione z pól jedno- i dwuczłonowych
  • z wydzielonym przedziałem szynowym (pola dwuczłonowe)
  • wnętrzowe
  • łukochronne
  • bezpieczne
  • w obudowie metalowej
  • z izolacją powietrzną
  • z pojedynczym układem szyn zbiorczych
  • wyposażone w nowoczesną aparaturę łączeniową

Dane techniczne rozdzielnic NAREW

Napięcie znamionowekV1217,5
Napięcie probiercze udarowe piorunowe (1,2/50μs) kV75/8595/110
Napięcie probiercze o częstotliwości sieciowej kV28/32
42/48*
38/45
Częstotliwość znamionowaHz50
Prąd znamionowy ciągłyAdo 1250A
Prąd znamionowy krótkotrwały wytrzymywanykAdo 25/3s
Prąd znamionowy szczytowy wytrzymywanykAdo 63
Odporność na skutki łuku elektrycznego wewnętrznego kA25/1s
Stopień ochronyIP 4X
Klasa odporności na łuk wewnętrznyAFLR
Klasa rodzaju przegródPM
Klasa dostępności do przedziałówLSC2A, LSC2
Masa pojedynczego pola rozdzielnicykg350 - 900
Układ szyn zbiorczychpojedynczy
Gabaryty konstrukcji pola (szerokość)**mm600 - 750
Gabaryty konstrukcji pola (głębokość)**mm1000 - 1085
Gabaryty konstrukcji pola (wysokość)**mm2000 - 2075

* - wymagana według ГOCT
** - bez zewnętrznych osłon, pokryw, drzw

Warunki środowiskowe pracy

Rozdzielnice NAREW z zainstalowaną aparaturą są przystosowane do pracy w warunkach normalnych, w pomieszczeniach o następujących warunkach środowiskowych:

Wysokość zainstalowania nad poziomem morza do 1000 m
Temperatura otoczenia:szczytowa krótkotrwała313 K (+40°C)
najwyższa średnia w ciągu doby308 K (+35°C)
najwyższa średnia roczna293 K (+20°C)
najniższa długotrwała268 K (-5°C)
Wilgotność względna powietrza przy temperaturze 313 K (+40°C): w czasie rozruchumax. 80%
w czasie postoju lub eksploatacjimax. 95%

Certyfikaty

Rozdzielnice NAREW zostały przebadane w Instytucie Elektrotechniki w Warszawie i posiadają certyfikaty zgodności z normami potwierdzające ich parametry znamionowe oraz dopuszczające je do stosowania w zakładach energetycznych, elektrowniach, zakładach przemysłowych oraz innych przedsiębiorstwach wytwarzających, przesyłających lub użytkujących energię elektryczną.

Najnowsza karta katalogowa o systemie rozdzielnic NAREW



Pobierz kartę katalogową
